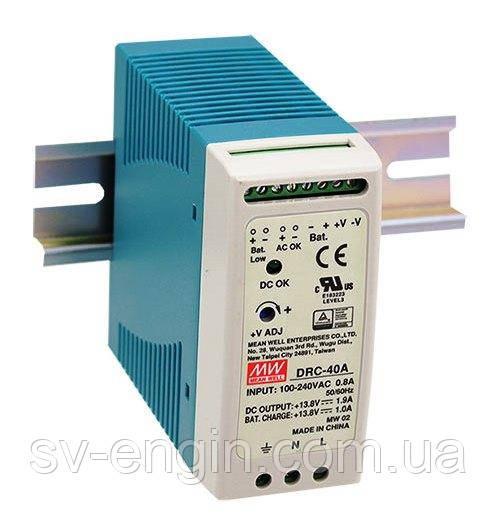

DRC-40A, DRC-40B — однофазні джерела живлення Mean Well з функцією ДБЖ (на DIN-рейку)

Найменування імпульсного блока живлення

DRC-40A

DRC-40B

Вихід:

Напруга постійного струму

CH1: 13.8V ; CH2:13.8V

CH1: 27.6V; CH2: 27.6V

Номінальна потужність

40W

40W

Діапазон регулювання напруги

=12 - 15V

=24 - 30V

Час встановлення, час наростання

400ms, 50ms/230VAC 800ms, 50ms/115VAC at full load

400ms, 50ms/230VAC 800ms, 50ms/115VAC at full load

Час утримання

50ms/230VAC 10ms/115VAC at full load

50ms/230VAC 10ms/115VAC at full load

Вхід:

Діапазон вхідної напруги

90 ~ 264VAC

127 - 370VDC

90 ~ 264VAC

127 - 370VDC

Диапазон частот

47 - 63Hz

47 - 63Hz

ККД

86%

87%

Змінний струм

0.8A/115VAC 0.6A/230VAC

0.8A/115VAC 0.6A/230VAC

Витримувана напруга

l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC

l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC

Пусковий струм

COLD START 30A/115VAC 60A/230VAC

COLD START 30A/115VAC 60A/230VAC

Захист:

Захист від перенапруги

CH1:14.49 - 18.63V / Protection type : Shut down o/p voltage, re-power on to recover

CH1:28.98 - 37.26V / Protection type : Shut down o/p voltage, re-power on to recover

Захист від перевантаження

105 - 150% rated output power / Protection type : Hiccup mode, recovers automatically after fault condition is removed

105 - 150% rated output power / Protection type : Hiccup mode, recovers automatically after fault condition is removed

Умови окрвагою середовища:

Діапазон робочих температур

-30 ~ +70°C

-30 ~ +70°C

Робоча вологість

20 ~ 90% RH non-condensing

20 ~ 90% RH non-condensing

Температурний коефіцієнт

±0.03%/°C (0 ~ 50°C) on CH1 output

±0.03%/°C (0 ~ 50°C) on CH1 output

Вібрація

10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes

10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes

Температурно-вологий режим зберігання

-40 ~ +85°C, 10 ~ 95% RH

-40 ~ +85°C, 10 ~ 95% RH

Безпека та ЕМЗ:

Стандарти безпеки

UL60950-1, TUV EN60950-1 approved

UL60950-1, TUV EN60950-1 approved

Опір ізоляції

l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH

l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH

Електромагнітна сумісність

Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3

Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3

Електромагнітна перешкодостійкість

Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61204-3, light industry level, criteria A

Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61204-3, light industry level, criteria A

Інше:

MTBF (середнє напрацювання на відмову)

536.6K hrs min. MIL-HDBK-217F(25°C)

536.6K hrs min. MIL-HDBK-217F (25°C)

Габаритні розміри

40*90*100mm (W*H*D)

40*90*100mm (W*H*D)

Паковання

0.3Kg; 42pcs/13.6Kg/0.82CUFT

0.3Kg; 42pcs/13.6Kg/0.82CUFT
