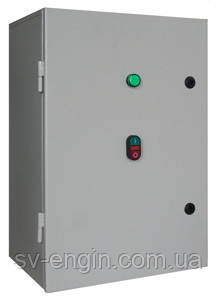

Станція керування насосом СН-107 складається зі стандартної комплектації:
1. Насосний контролер МСК-107
2. Універсальний блок захисту електродвигунів УБЗ-301
3. Струмовий автомат
4. Контактор
5. Датчики рівня (або електроконтактний манометр)
Можливі модифікації СН-107 (втомлюються під час замовлення):
Найменування модифікації |
Діапазон значення струму електродвигуна, (3х380) |
Іn (А) введеного автомата. вимикача |
Потужність електродвигуна, кВт |
СН-107 Комплектація: МСК-107, УБЗ-301, струмовий автомат, контактор, датчик рівня |
|||
СН-107-3 |
1-5А |
10 |
3 |
СН-107-8 |
5-20А |
32 |
8 |
СН-107-15 |
20-40А |
50 |
15 |
СН-107-25 |
40-60А |
80 |
25 |
Станція керування насосом СН-107 предназначена для:
1. контролю та підтримки заданого рівня рідини в резервуарах за датчиками рівня.
2. контролю та підтримки заданого рівня тиску з використанням електроконтактного манометра (ЕКМ).
3. повного й ефективного захисту електродвигуна насоса у разі:
а) необтяжливих стрибків напруги, обрив фаз, порушення чергування та перекосу фазних/лінійних напруг;
б) механічних перевантажень (симетричний перевантаження за фазним/лінійним струмом) — захист від перевантаження з залежною витримкою часу;
в) несиметричних перевантажень за фазним/лінійним струмом, пов'язаних із ушкодженнями всередині двигуна — захист від перекосів фазних струмів із подальшим примусовим автоматичним повторним ввімкненням (АПВ);
г) асиметрії фазних струмів без перевантаження, пов'язаних із порушенням ізоляції всередині двигуна та/або підводного кабелю;
д) зникненню моменту на валу електродвигуна насоса («сухий хід») — захист за мінімальним пусковим і/або робочим струмом;
за низького рівня ізоляції на корпус — перевірка перед вмиканням із блокуванням пуску в разі поганої ізоляції;
ж) Замикання на «землю» обмотки статора під час роботи — захист за струмами витоку на «землю».
4. Захисти насоса від «сухого ходу»
5. індикації поточних значень: струмів електродвигуна насоса, напруги електричної мережі, опору рідини між датчиками рівня, опору ізоляції електродвигуна насоса.
6. віддаленого передавання даних за допомогою інтерфейсу RS485, SMS і e-mail.
- Ціна: Ціну уточнюйте
