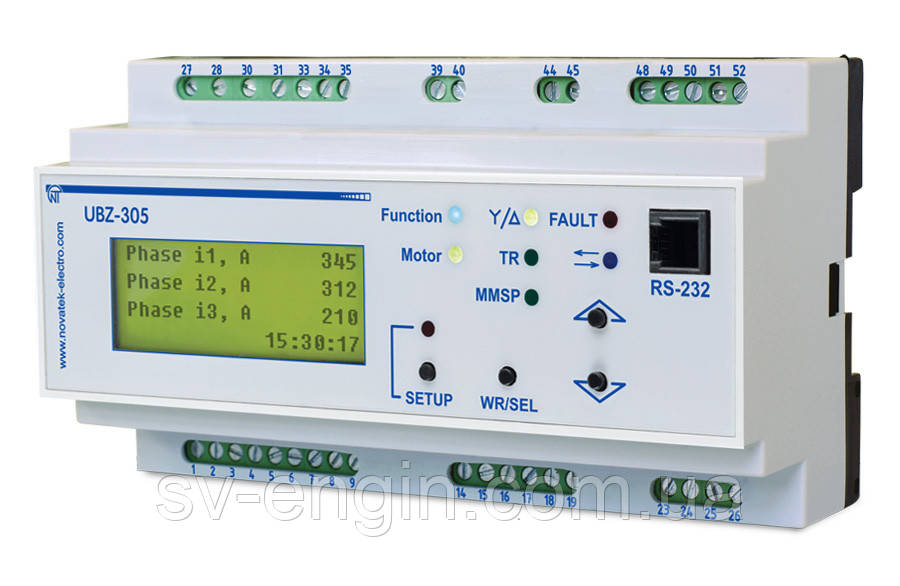

УБЗ-305 — універсальний блок захисту асинхронних електродвигунів

Пристрій захисту електродвигунів УБЗ-305 предназначен:
— для захисту асинхронних електродвигунів потужністю от 2,5 до 315 кВт у разі використання зовнішніх стандартних струмових трансформаторів із вихідним струмом 5 А;
— для постійного контролю параметрів мережевої напруги, що діють значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірки значення опору ізоляції електродвигунів.
Виріб може працювати в мережах як з ізольованою, так і глупозаземленою нейтраллю. На відміну від УБЗ-302, УБЗ-305 має вбудований лічильник електроенергії.

УБЗ-305 забезпечує захист електродвигунів:
— у разі неякісної мережевої напруги (недопустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс фазних/лінійних напруги, зниження частоти мережі нижче заданої (або) частоти мережі вище заданої);
— у разі механічних перевантажень (симетричний перевантаження за фазним/лінійним струмом);
— у разі перевищення порога струмом зворотної послідовності;
— у разі асимометрії фазних струмів без перевантаження, пов'язаної з порушенням ізоляції всередині двигуна та/або підведення кабелю (зрівняння коефіцієнта асимметрії струму по зворотній послідовності з коефіцієнтом асимометрії напруги по зворотній послідовності);
— у разі зникнення моменту на валу електродвигуна («сухий хід» — для насосів) — захист за мінімальним пусковим і/або робочим струмом;
— у разі затягнутого пуску двигуна або блокування ротора;
— у разі низького рівня ізоляції між статором і корпусом двигуна (перевірка перед увімкненням);
— у разі замикання на «землю» обмотування статора під час роботи — захист за струмами витоку на «землю»;
— у разі теплового перевантаження двигуна;
— під час перегрівання обмоток (випереджається температура обмоток під час використання вбудованих у двигун температурних датчиків або температура корпусу під час використання зовнішніх температурних датчиків).
За кожним типом захисту можливе скорочення та роздільна здатність АПВ навантаження.
Виріб забезпечує захист електрообладнання через керування котушкою МП (контактора), має вбудований лічильник електроенергії (кВт/год, кВА/год, кВАр\ч).
УБЗ-305 визначає наявність струмів двигуна за вимкненого реле навантаження (у разі вимкненого реле навантаження та функціонального реле в режимі зірка — трикутник), у цьому разі УБЗ-305 індикує пригоду зовнішнього контактора, що містить двигун, доти, поки виріб не буде вимкнений.
УБЗ-305 забезпечує керування електродвигунами:
— за аналоговими входами "0 – 20 мА" і "0 – 10 В";
— за каналами дистанційного керування (інтерфейси RS-232 та RS-485);
– кнопками на лицьовій панелі УБЗ-305.

УБЗ-305 забезпечує:
— керування й передавання параметрів через інтерфейс RS-485 відповідно до протоколу MODBUS;
— керування й передавання параметрів через інтерфейс RS-232.
Примітка — Одночасне використання RS-485 і RS-232 неможливо.
Для роботи виробу спільно з ПК використовується програма "Панель керування УБЗ-304/305".

Детальний технічний опис УБЗ-305 наведений нижче у Специфікації (см.pdf-файл)
