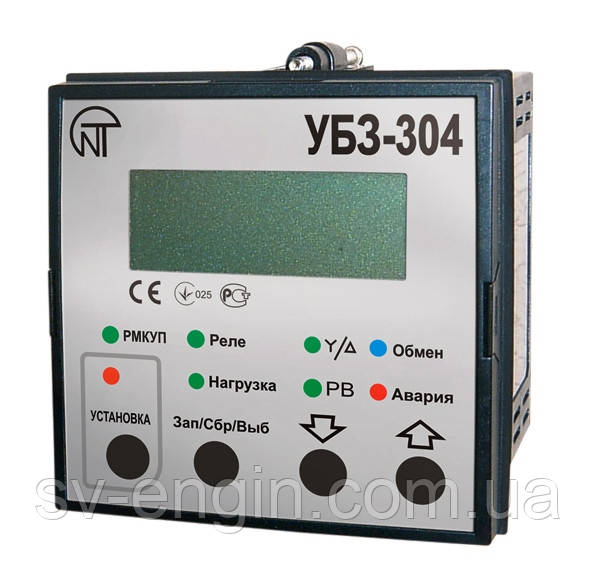

УБЗ-304 — універсальний блок захисту асинхронних електродвигунів

Блок захисту УБЗ-304 призначений для захисту асинхронних електродвигунів потужністю від 2,5 до 315 кВт під час використання зовнішніх стандартних струмових трансформаторів із вихідним током 5 А.
УБЗ-304 може працювати в мережах як із ізольованою, так і глукозаземленою нейтраллю.

Виготовлення приладу – щитове.
УБЗ-304 (далі ВБЗ) забезпечує постійний контроль параметрів мережевої напруги, що діють значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірку значення значення
опору ізоляції електродвигунів.
УБЗ забезпечує захист електродвигунів у разі:
- неякісне мережеве напруження (недопустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс фазних/лінійних напруги, зниження частоти мережі нижче заданої та (або) підвищення частоти мережі вище заданої);
- механічних перевантажень (симетричний перевантаження за фазним/лінійним струмом);
- перевищення порога струмом зворотної послідовності;
- несиметрії фазних струмів без перевантаження, пов'язаної з порушенням ізоляції всередині двигуна та/або  підводного кабелю (зрівняння коефіцієнта несиметрії струму по зворотній послідовності з
коефіцієнтом несиметрії напруги по зворотній послідовності);
- зникнення моменту на валу електродвигуна («сухий хід» — для насосів) — захист за мінімальним пусковим і/або робочим струмом;
- затягнутим пуском двигуна або блокування ротора;
- неприпустимий низький рівень ізоляції між статором і корпусом двигуна (перевірка перед увімкненням);
- замикання на «землю» обмотування статора під час роботи — захист за струмами витоку на «землю»;
- теплового перевантаження двигуна;
— перегрівання обмоток (випереджається температура обмоток під час використання вбудованих у двигун температурних датчиків або температура корпусу під час використання зовнішніх температурних датчиків).
За кожним типом захисту можливе запобігання й роздільна здатність автоматичного повторного ввімкнення (далі за текстом АПВ) навантаження.
УБЗ забезпечує захист електрообладнання за допомогою керування котушкою магнітного пускача (контактора).
УБЗ визначає наявність струмів двигуна за вимкненого реле навантаження (у разі вимкненого реле навантаження та функціонального реле в режимі зірка-трикутник). У цьому разі УБЗ індикує пригоду зовнішнього контактора, що вмикає двигун, доти, поки УБЗ не буде вимкнений або вимкнений контроль струмів двигуна у разі вимкненого реле навантаження.
УБЗ забезпечує керування електродвигунами:
- за аналоговим входом "0-20 мА" і "0-10 В";
- каналами дистанційного керування (інтерфейси RS-232 та RS-485);
- кнопками на лицьовій панелі УБЗ.
УБЗ забезпечує:
- керування й передавання параметрів через інтерфейс RS-485 відповідно до протоколу MODBUS,
- керування й передавання параметрів через інтерфейс RS-232.
 П р і мЕ·год а н і х — Одночасне використання RS-485 і RS-232 неможливо.

ПРОГРАМНЕ ЗАСТОСУВАННЯ:
Для роботи ПК з УБЗ може бути використана програма "Панель керування УБЗ-304", питайте в менеджера.
Програма "Панель керування УБЗ-304" призначена для контролю стану та збору даних з пристроїв УБЗ-304 за інтерфейсами зв'язку RS-232 або RS-485 (протокол MODBUS). Програма дає змогу зберігати (завантажувати) різні параметри УБЗ, вести збирання даних і зберігати їх для подальшого аналізу.
Збережені дані можна переглядати на графіках, зіставляючи параметри один з одним.
Графічний інтерфейс панелі керування дає змогу в реальному часі спостерігати поточний стан різних параметрів УБЗ.  Гнучке настроювання інтерфейсу дає змогу підлаштуватися під вимоги будь-якого користувача.

Детальний технічний опис УБЗ-304 наведений нижче у Специфікації (см.pdf-файли)
