Реле времени CRM-91H\230, CRM-91H\UNI, CRM-93H\230, CRM-93H\UNI, CRM-9S, СRM-91HE, СRM-2HE. Огляд моделей реле

СRM-91H, CRM-93H, CRM-9S— це мультифункціональні реле часу для універсального використання в системах автоматизації, керування та регулювання.(Див. специфікацію).

Завдяки своєму багатому обладнанню (10 функцій, 10 тимчасових діапазонів, універсальне живлення, 16 A або 3x8A контакти) задовольняє всі вимоги до реле часу.
Мають 10 функцій:
— 5 тимчасових функцій, керованих напругою живлення
— 4 тимчасові функції, керовані зі спеціального входу
— 1 функція реле пам'яті (імпульсу)
Зручне та глазурне настроювання функцій і тимчасових діапазонів здійснюється поворотними перемикачами
— настроюваний час від 0.1 від до 10 днів розділений на 10 діапазонів: (0.1 с — 1 с/1 с — 10 с/0.1 хв — 1 хв/
1 хв — 10 хв / 0.1 год — 1 год / 1 год — 10 год /0.1 дня — 1 день / 1 день — 10 днів / лише ON / тільки OFF)
CRM-91H, CRM-93H: — універсальна напруга живлення AC/DC 12 — 240 V (UNI ) або AC 230 V
— вихідний контакт: CRM-91H: 1x перемикальний 16 A
CRM-93H: 3x перемикальний 8 A

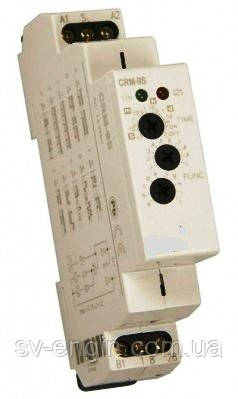

CRM-9S: — універсальна напруга живлення AC 12 — 240 V, абсолютно беззвучне перемикання
— 1x статичний безконтактний вихід (тирістор) 0.7 A (60 A/ < 10 мс), комутир. потенціал A1
стан виходу вказує багатофункціональний червоний LED, який світить або блимає залежно від стану виходу
— у виконанні 1-модуль, кріплення на DIN рейку.

СRM-91HE, CRM-2HE — це реле часу з можливістю, Наприклад, керування часом за допомогою зовнішнього потенціометра, який можна розмістити, наприклад, прямо на дверцятах розпочинання.
CRM-91HE — мультифункціональне реле часу:
Має 10 функцій:
— 5 тимчасових функцій, регульованих напругою живлення
— 4 тимчасових функцій, регульованих із керівного входу
— 1 функція реле пам'яті (імпульсного)
Настроюваний час від 0.1 від до 10 днів розділений на 10 діапазонів:
(0.1с — 1 с/1 с/1 с/10 с/0.1 хв — 1 хв/1 хв — 10 хв/0.1 год/1 год/1 год/0.1 дня — 1 день/1 день — 10 днів/ тільки ON/ тільки OFF)
CRM-2HE — асиметричний циклівник:
Має 2 тимчасові функції:
— циклівник, імпульсом початківцем
— циклівник, що починає паузою
Вибір функції реfлізується за допомогою з'єднання S-A1
CRM-91HE, CRM-2HE:
— універсальна напруга живлення AC/DC 12 — 240V
— вихідний контакт: 1x перемикальний 16A
— у виготовленні 1-мод уль, кріплення на DIN рейку
— зовнішній управ. елемент — потенціометр можна під'єднати на довжину макс. 10 м от реле CRM-91HE, CRM-2HE.

Детальний технічний опис даних реле та огляд модельного ряду реле часу розміщені в специфікації (див.pdf-вкладення).
